DOPPEL-, DREIFACH- ODER STATTELFALZUNG FÜR METALLTUBEN

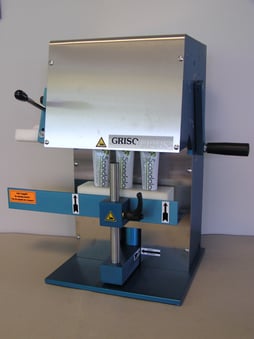

GRISOTUB MS

Dieses manuelle oder halbautomatische Verschliess-System erledigt rasch und einfach das serielle Falzen Ihrer Metalltuben.

Die GRISOTUB MS ist ein effizientes, manuelles oder halbautomatisches Verschliess-Gerät für Metalltuben. Je nach Tubendurchmesser können 2 bis 8 Tuben in einem Arbeitsgang sicher verschlossen werden. Die hierzu verwendeten Tubenhalter sind speziell auf Ihre Anforderungen abgestimmt und produziert (ca. 10 Stück Muster Ihrer Tuben, je Grösse sind erforderlich).



Drei Modell-Typen stehen zur Auswahl.



Download
Datenblatt manuelle Version
GRISOTUB MS.pdf
Adobe Acrobat Dokument 284.6 KB
Download
Datenblatt halbautomatische Version
GRISOTUB MS M.pdf
Adobe Acrobat Dokument 285.9 KB

EIGENSCHAFTEN

  • effizientes Verschliess-System für das serielle Falzen von Metalltuben
  • Typ MS-2/3; manuelle Version für Doppel- oder Dreifachfalzung
  • Typ MS-2/3 M; halbautomatische Version für Doppel- oder Dreifachfalzung
  • Typ MS-S; manuelle Version für Sattelfalzung
  • gleichzeitige Zufuhr von 2 - 8 Tuben, in einem Arbeitsgang, mittels Mehrfachtubenhalter
  • Mehrfachtubenhalter individuell gefertigt, basierend auf Ihren Tubenmustern
  • bis zu 1'500 Tuben pro Stunde einwandfrei verschliessen (abhängig vom Tubendurchmesser)
  • ideales Gerät für kleine und mittlere Losgrössen



ARBEITWEISE MANUELLE VERSION


GRISOTUB MS-2/3 FÜR DOPPEL- ODER DREIFACHFALZUNG



Durch einfache Höhenverstellung wird die gewünschte Falzart gewählt. Die zuvor befüllten Tuben werden in den Mehrfachtubenhalter gesteckt und in die Tubenhalterführung eingelegt. Damit sich in der Tube kein Überdruck aufbaut, wird mittels Quetschvorrichtung der Schliessvorgang vorbereitet. Nachdem der Halter im Gerät zentriert ist, werden die Tuben mit zwei Kurbelumdrehungen sicher verschlossen.



GRISOTUB MS-S FÜR SATTELFALZUNG



Ein Sattelfalz wird dort eingesetzt, wo eine beidseitige Codierung des Falzes gewünscht oder vorgeschrieben ist. Die vier Falzstellen ergeben zudem eine bessere Abdichtung. Die GRISOTUB MS-S ist das einzige Kleingerät, das Tuben mit einem Sattelfalz wirtschaftlich und zuverlässig verschliesst.

Die Arbeitsweise bis nach Vollendung der zweiten Kurbelumdrehung entspricht dem oben beschriebenen Typen. Danach wird der Tubenhalter um 180° gedreht und mit der dritten Kurbelumdrehung sind die Tuben mit einer Sattelfalzung einwandfrei verschlossen.



ARBEITSWEISE MOTORISIERTE VERSION


GRISOTUB MS-2/3 M FÜR DOPPEL- UND DREIFACHFALZUNG

Mittels einfacher Höhenverstellung wird die gewünschte Falzart eingestellt. Die zuvor befüllten Tuben werden in den Mehrfachtubenhalter gesteckt und manuell in die Tubenhalterführung eingelegt. Damit sich in der Tube kein Überdruck aufbaut, wird mittels Quetschvorrichtung der Schliessvorgang vorbereitet. Nachdem der Tubenhalter im Gerät zentriert ist, wird die Maschine auf Knopfdruck, über die Zweihandauslösung in Betrieb gesetzt und die Tuben werden mit der gewünschten Falzung sicher verschlossen.



Technische Daten
GRISOTUB MS-2/3 MS-S MS-M
Typ

manuell

manuell

halbautomatisch

Falzung doppel-/dreifach Sattel doppel-/dreifach
Behältertyp Metalltuben
Produktanwendung sicheres Falzen der Tubenenden von gefüllten Aluminium-Tuben
Anwenderbereich Apotheken, Drogerien, R&D Labors, Kosmetik-, Pharma-, Chemie- und Lebensmittel Industrie
Eigenschaft handliches Tisch-Gerät
Besonderes Mehrfachtubenhalter individuell auf Tuben abgestimmt
Tubengrössen

L max. 260 mm (10.2 in)

D max. 50 mm (2 in)

Leistung/Stunde

600-1'500 Tuben bis 800 Tuben bis 3'000 Tuben
Abmessungen

B 530 mm (20.9 in)

T 350 mm (13.8 in)

H 515 mm (20.3 in)

B 530 mm (20.9 in)

T 350 mm (13.8 in)

H 515 mm (20.3 in)

Steuergerät - 190x190x180 mm (xx in)
Gewicht 26 kg (57.3 lb) 27 + 5 kg (59.5 +  11 lb)
Anschlusswert -

230V, 50Hz oder

110V 50Hz

Irrtum und Änderung vorbehalten
